电能质量监测及谐波治理

三相有源电力平衡滤波器

浏览次数: 次  价格:0

有源电力滤波器工作原理
      有源电力滤波器,是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。

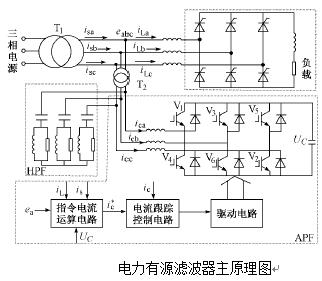

      它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视线路中的电流,并将模拟电流信号转换为数字信号,送入高速数字信号处理器(DSP)对信号进行处理,将谐波与基波分离,并以脉宽调制(PWM)信号形式向补偿电流发生电路送出驱动脉冲,驱动IGBT或IPM功率模块,生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网,对谐波电流进行补偿或抵消,主动消除电力谐波。


有源电力滤波器优点
      1、 滤波特性不受系统阻抗的影响,对系统内的谐波能够完全吸收;不会产生谐振,可消除与系统阻抗发生谐振的危险;
      2、 具有自适应功能,可以自动跟踪变化着的谐波,动态滤除各次谐波。
      3、 具备限流方式下长期运行能力,没有过载的危险。
      4、 采用并联方式接入电网,自身故障状态下也不会影响电网的正常运行。
      5、 采用独立模块化设计,可用采用标准容量单元并联组成大容量系统
      6、 模块化并联运行,可以大幅度提高系统连续运行可靠性和安全性。
      7、 多模块化并联运行下,容易实现系统关键部件的冗余设计。
      8、 多台设备并联运行, 可以实现系统平滑扩容的同时降低首次投资成本。


      有源电力滤波器可广泛应用于工业、商业和机关团体的配电网中,如:电力系统、电解电镀企业、水处理设备、石化企业、大型商场及办公大楼、精密电子企业、机场/港口的供电系统、医疗机构等。
      根据应用对象不同,有源电力滤波器的应用将起到保障供电可靠性、降低干扰、提高产品质量、增长设备寿命减少设备损坏等作用。

产品设计及生产标准
      GB/T14549-93《电能质量:公用电网谐波》
      GB/T15543-1995 《电能质量:三相电压允许不平衡度》
      GB/T15945-1995 《电能质量:电力系统频率允许偏差》
      GB/T12326-2000 《电能质量:电压波动和闪变》
      GB/T12325-2003 《电能质量:供电电压允许偏差》
      GB/T18481-2001 《电能质量:暂时过电压和瞬态过电压》
      GB/T15576-1995 《低压无功功率静态补偿装置总技术条件》
      GB7625.11998 《低压电气电子产品发出的谐波电流限值》
      GB4208-93 《外壳防护等级的分类》

有源电力滤波器产品命名
