微机消谐装置适用于什么系统

添加时间:2019-03-01 15:16:50   浏览次数: 次    【 】   打印   关闭窗口

 一、微机消谐装置适用于什么系统?

    微机消谐装置针对66kV35kV10kV6kV3kV及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统。

二、微机消谐装置和消谐电阻器就安装位置及作用来说有何不同?

    微机消谐装置安装在PT开口三角处,消谐电阻器安装于PT一次侧中性点与地之间。微机消谐装置可以区分接地、过电压及谐振情况,消谐电阻器作用是抑制涌流和铁磁谐振,防止PT一次侧熔丝熔断

三、该装置的选型原则是什么?

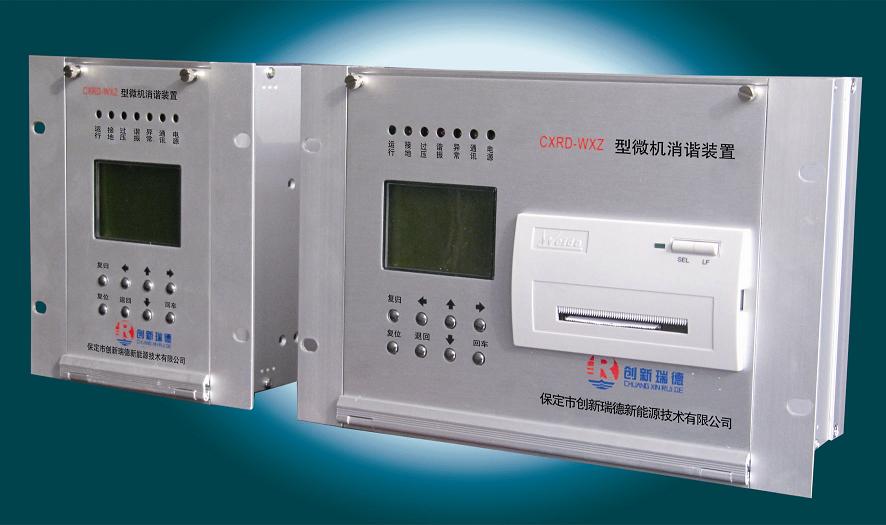

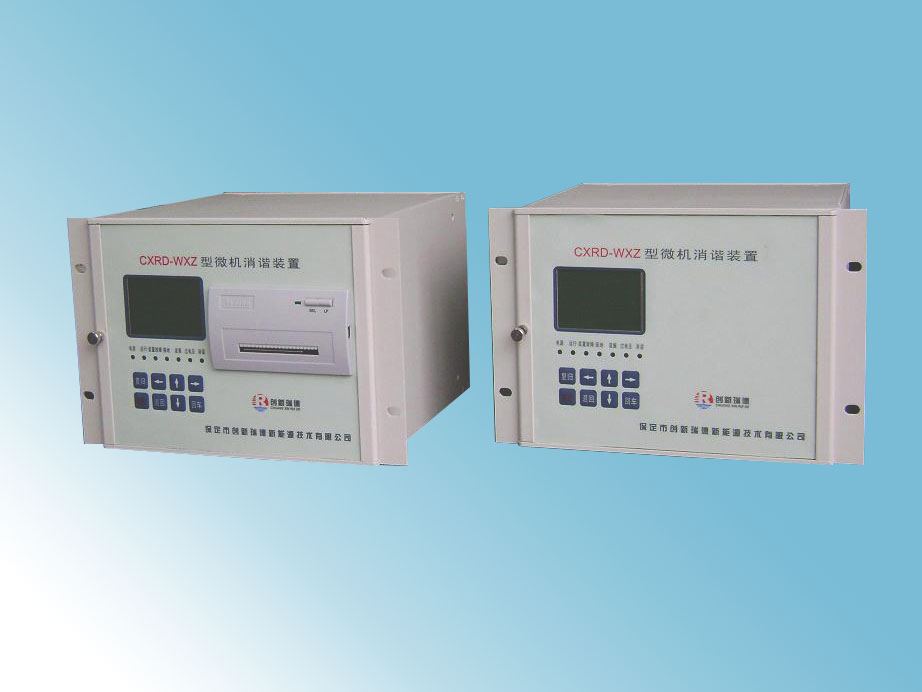

装置可根据母线段数、通讯方式及打印功能确定具体型号。选型说明如下表:

序号





1

CXRD-WXZ-A1

适用于各种电压等级,具有诊断、报警、记录、消除功能。

2

CXRD-WXZ-A2

适用于各种电压等级,具有诊断、报警、记录、消除、打印功能。

3

CXRD-WXZ-B

适用于各种电压等级,具有诊断、报警、记录、消除功能。

4

CXRD-WXZ-N1

适用于各种电压等级,具有诊断、报警、记录、消谐功能,可以同时监测两段母线

5

CXRD-WXZ-N2

适用于各种电压等级,具有诊断、报警、记录、消谐、打印功能,可以同时监测两段母线

6

CXRD-WXZ-N3

适用于各种电压等级,具有诊断、报警、记录、消谐功能,可以同时监测三段母线

7

CXRD-WXZ-N4

适用于各种电压等级,具有诊断、报警、记录、消谐功能,可以同时监测四段母线



四、该装置怎样查看故障信息,是否必须接报警端子?

    可以不接报警,用通讯即可把故障信息上传至上位机。

五、该装置工作电源可否用直流?

    此装置的工作电源采用交、直流均可。

六、铁磁谐振是如何产生的,有哪些激发条件?

当发生接地故障时,系统相电压升高,加在PT线圈两端的电压升高,铁芯出现磁饱和现象,感抗发生变化。PT的感抗和线路的对地容抗匹配时就会产生铁磁谐振,造成系统过电压和PT中的过电流。

激发的条件很多,比如投入和断开空载母线、带负载突然合闸、单相接地突然消失、外界对系统的干扰以及设备运行产生的谐波污染等,都有可能激发铁磁谐振。

七、谐振对电力系统有何影响?

    电力系统实际运行经验表明,各级电网中各种形式的铁磁谐振过电压频繁发生,电压互感器出现过热现象,绝缘介质受热气化,体积膨胀,压强过大甚至可能发生爆炸。谐振一旦形成,谐振状态可能自保持,从而形成恶性循环,造成弱绝缘闪络、接地选线误动作等后果。
